A construção civil moderna exige um nível de planejamento rigoroso para garantir a segurança, a longevidade e a salubridade das estruturas. Nesse cenário, o projeto de impermeabilização destaca-se como uma das disciplinas mais críticas e indispensáveis de uma obra. Muito além de uma mera formalidade burocrática ou de um detalhe construtivo secundário, a impermeabilização é um pilar estratégico que assegura a integridade da edificação, previne patologias graves e otimiza os recursos financeiros investidos, evitando dores de cabeça futuras tanto para as construtoras quanto para os usuários finais.
Definição e o Escopo do Projeto

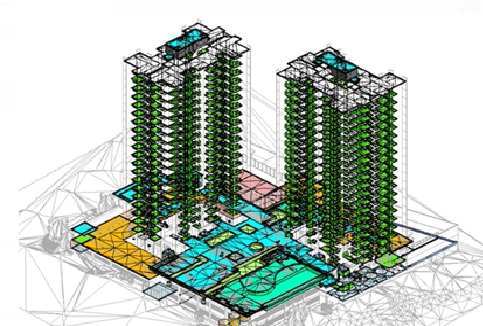

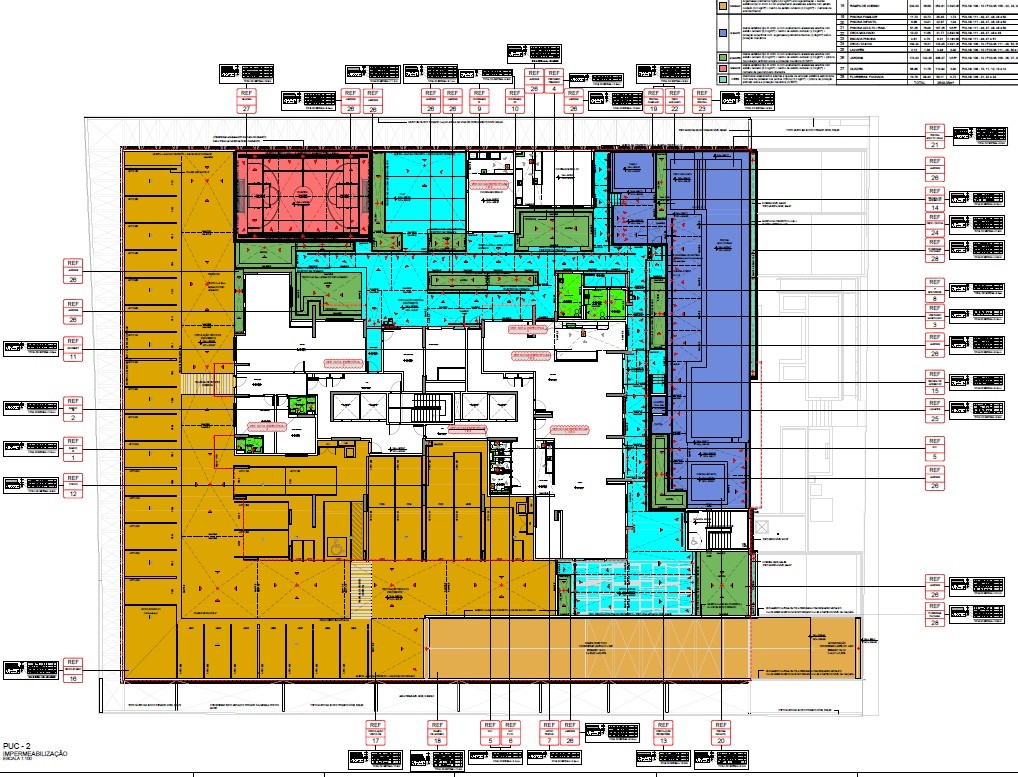

O projeto de impermeabilização consiste em um conjunto minucioso de informações gráficas e descritivas que determinam as características, os materiais e os procedimentos executivos de todos os sistemas de proteção contra a ação da água que serão empregados na obra. Pode ser desenvolvido com softwares em 2D ou metodologia BIM.
A sua importância primária reside no dimensionamento correto dos sistemas, que deve ser feito de acordo com a análise profunda dos projetos arquitetônico, hidráulico e estrutural, de fundação bem como com análise do uso específico de cada área.
Para que seja efetivo e garanta a Vida Útil de Projeto (VUP) — uma exigência rigorosa da norma de desempenho NBR 15575- Edificações habitacionais — Desempenho (20130) o projeto possui um escopo de trabalho abrangente. Este escopo inclui a elaboração de plantas gráficas detalhadas, memoriais descritivos, planilhas quantitativas para o orçamento correto e a emissão de Anotação de Responsabilidade Técnica (ART) por profissional habilitado e especializado. Além disso, o escopo prevê ainda criação de um manual de uso, operação e manutenção, com diretrizes claras para que o usuário final realize as manutenções preventivas, garantindo que a Vida Útil de Referência (VUR) dos produtos seja alcançada.
A contratação desse projeto permite um estudo de viabilidade técnica e econômica, garantindo a previsão de custos correta e resultando, em última instância, em um menor custo global da impermeabilização e em uma maior durabilidade das estruturas.
Atendimentos das Normas técnicas NBR 9575 Impermeabilização, seleção e projeto (2010) e NBR 9574
A excelência na impermeabilização é pautada por normas técnicas rigorosas. O projeto e a especificação dos sistemas devem obedecer estritamente à NBR 9575), enquanto a aplicação em campo é regida pela NBR 9574.
A NBR 9575, em seu item 6.2.2, é categórica ao afirmar que “o projeto deve ser desenvolvido em conjunto e compatibilizado com os demais projetos de construção, tais como arquitetura (projeto básico e executivo), estrutural, hidráulico-sanitário, águas pluviais, gás, elétrico, revestimento, paisagismo e outros”. Essa diretriz normativa estabelece que a impermeabilização jamais deve ser pensada de forma isolada, pois as suas correspondentes especificações de tipologia, dimensões, cargas e detalhes construtivos dependem intrinsecamente das outras disciplinas.
A Importância e os Desafios da Compatibilização de Projetos
O sucesso de um sistema de impermeabilização não depende apenas do material escolhido, mas da sua perfeita integração com a edificação. A compatibilização de projetos deve ser iniciada logo no final do anteprojeto ou no início do projeto pré-executivo. Essa antecipação é fundamental para reduzir interferências, mitigar custos extras e facilitar a execução na obra. O maior gargalo e a maior interferência na compatibilização ocorrem justamente pelo atraso na contratação do projeto de impermeabilização e na falta de alinhamento com o cronograma geral da obra.
A compatibilização atua em diversas frentes críticas:

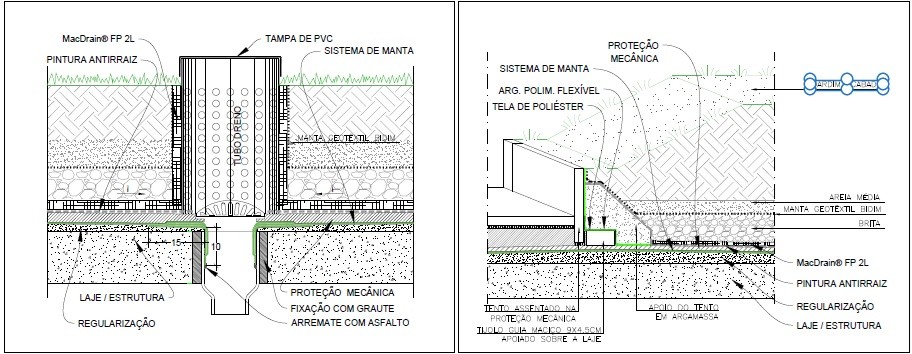

- Com a Arquitetura: Avalia as cotas “osso” (laje/estrutura) e acabadas, analisa as alturas de platibandas e muretas, planeja impermeabilização de áreas de caixões perdidos, tratamentos de juntas e detalha a instalação de pisos elevados ou áreas que receberão enchimento.
- Com Estruturas e Fundações: Estuda o relatório de sondagem para entender o nível do lençol freático e o tipo de solo, definindo sistemas de drenagem adequados e especificando se a impermeabilização atuará na face interna ou externa das contenções.
- Com a Hidráulica: Garante o diâmetro mínimo dos coletores, a locação adequada e a distância dos ralos em relação às extremidades e juntas. Avalia áreas de corredores técnicos, a necessidade de captações em diferentes níveis e assegura a drenagem geral para evitar o acúmulo de água sobre a laje impermeabilizada.
- Com a Elétrica: Define regras cruciais, como a exigência de que eletrodutos paralelos à laje sempre devem passar sobre o sistema de impermeabilização, e nunca perfurando ou correndo por baixo dele, a fim de evitar falhas de estanqueidade.
Principais Patologias Geradas pela Falta de Compatibilização
Quando a diretriz da NBR 9575 é ignorada e a obra avança sem um projeto de impermeabilização compatibilizado, as consequências são devastadoras. A falta de planejamento detalhado gera uma série de manifestações patológicas graves que comprometem a durabilidade e a estética do edifício, além de causar imensos prejuízos financeiros e morais.
Entre as principais patologias geradas pela falta de compatibilização, destacam-se:

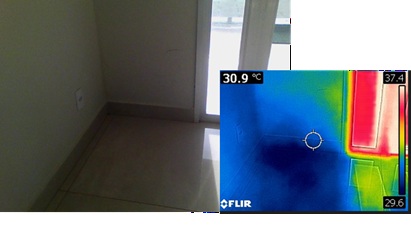

Infiltrações Severas e Confinamento de Água: A ausência de caimentos adequados, cotas calculadas e ralos bem posicionados gera o confinamento de água sob o sistema de pisos, resultando em infiltrações generalizadas. Imagens térmicas frequentemente revelam grandes áreas de umidade sob o revestimento devido a falhas de drenagem.
Degradação Estrutural (Armaduras e Concreto): A passagem constante de fluidos pelas lajes causa a lixiviação do concreto, manifestando-se visualmente na formação de estalactites no teto (como em garagens de subsolos) e culminando na perigosa corrosão das armaduras de aço, que ficam expostas e oxidadas, colocando em risco a estabilidade da estrutura.
Transbordamento por Falta de Desnível: Uma falha comum de arquitetura não compatibilizada é a ausência de desnível adequado entre áreas molhadas (como varandas e banheiros) e áreas molháveis (como salas e quartos). A água empoçada acaba invadindo ambientes internos por baixo dos caixilhos e soleiras, destruindo pisos de madeira e painéis de gesso.
Falhas Críticas nos Arremates (Tubulações e Ralos): A falta de alinhamento com a hidráulica gera o agrupamento de tubulações muito próximas umas das outras ou coladas às paredes. Sem o espaçamento mínimo adequado, torna-se fisicamente impossível executar o arremate (envolvimento) correto com a manta asfáltica ou membrana, criando pontos vulneráveis e vazamentos imediatos. Ralos lineares soltos ou sem arremate com asfalto são portas de entrada diretas para a água.
Perfurações Indevidas no Sistema: Sem um projeto integrado, é comum que sistemas de impermeabilização já finalizados sejam perfurados por outras equipes para a instalação de guarda-corpos, pergolados metálicos ou passagem tardia de tubulações de piscina, destruindo a estanqueidade da laje.

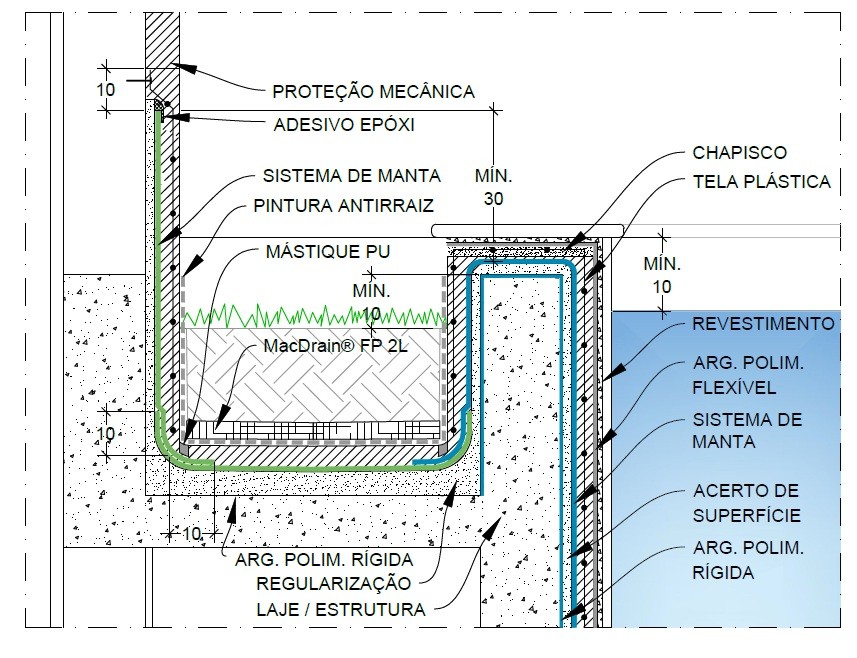

Descolamento e Rupturas nos Rodapés: A falta de previsão de embutimento e estruturação correta nos rodapés, somada à ausência de juntas perimetrais de dessolidarização, faz com que a movimentação natural da estrutura rasgue a impermeabilização nas quinas, causando o descolamento da manta e infiltrações severas pelas paredes.
As manifestações patológicas derivadas da carência de um projeto de impermeabilização compatibilizado superam, de longe, pequenos transtornos visuais, configurando um risco latente ao desempenho estrutural. Históricos de imóveis que sofrem até dois anos de intervenções ininterruptas e quebras de piso para mitigar goteiras demonstram o abismo financeiro criado pela falha de planejamento.
Dessa forma, respeitar e executar os preceitos das normativas NBR 9575 e NBR 9574 e aplicar investimento na compatibilização multidisciplinar desde as reuniões iniciais é uma das principais estratégias seguras. É o projeto de impermeabilização adequado que guarnece a estrutura, extirpa a necessidade de retrabalho e certifica que o edifício oferte máxima segurança, salubridade e conforto até o limite de sua vida útil.
